基于標識解析體系及區塊鏈的建筑供熱 系統碳效管理
1.案例概述
內蒙古自治區呼和浩特市賽罕區利佰佳國際，目前企業在推進碳達峰碳中和的過程中，存在的主要問題有：一是當前企業缺乏有效的碳排放數據采集手段、評價體系和計算模型，對自身碳排放情況摸底不清，另一方面，企業碳核查基本靠人工錄入，導致碳核查周期較長、核查成本較高；對政府而言，缺少精確有效對企業碳排放進行評級的手段，一定程度上制約了碳達峰碳中和進程。二是針對溫室氣體采集和檢測設備，無法更好地做到設備運行數據采集、預測性維護、故障診斷、維修保養等環節的有效管理。

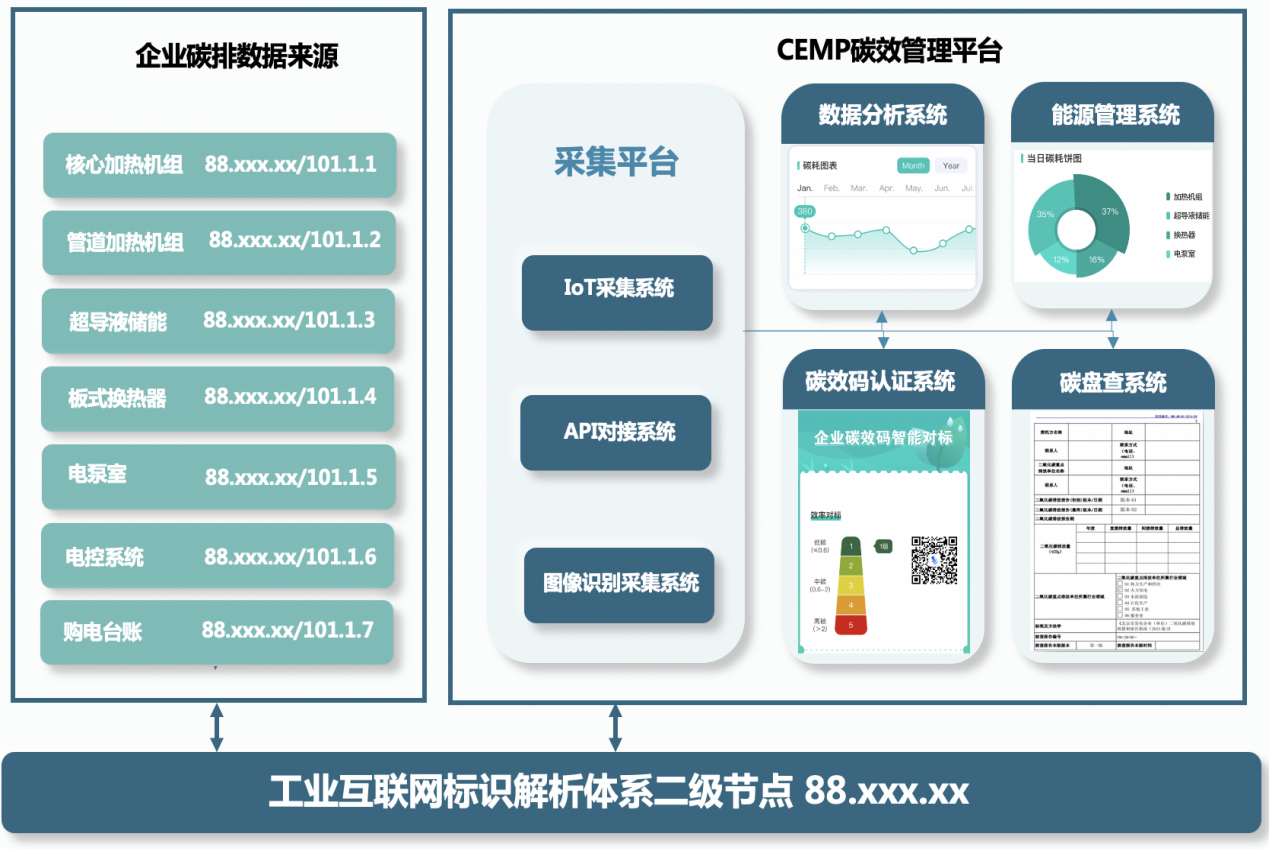

CEMP碳效管理平臺致力于解決企業碳管理痛點，由采集系統、數據分析系統、碳效碼認證系統和能源管理系統組成。其中，采集平臺兼容國際國內主流的數據采集方式，支持碳計量和碳測量兩種碳排放量采集方式，通過RPA、IoT平臺、API對接、圖像處理等方式支持CEMS等終端測量設備、企業ERP等系統、政府/機構數據系統導出、能源購買臺賬識別等能力實現不同方式的集成采集，并實時將數據存證于區塊鏈。此外，通過區塊鏈-物聯網融合關鍵技術，在物理采集端嵌入區塊鏈SDK，實現源頭采集數據到區塊鏈的接入，實現關鍵數據產生即上鏈。通過上述做法，確保數據全生命周期不被篡改。通過標識體系和大數據平臺對碳排核心數據進行分析，支撐企業描繪出企業碳畫像，支持按照數據來源、時間線索、廠間設備等精細維度查看實時碳排數據。通過聚合ISO14064、GHG Protocol、GB/T32151、IPCC等標準，即可通過平臺的碳盤查系統為企業自動生成符合國際國內及行業標準的碳盤查報告，具備高時效（(月/季/）)及全自動化特點，解決企業碳盤查數據材料籌集匯編需要多人長達數月的成本問題，并保證了數據的精準性和可追溯性。
通過在工業互聯網標識解析二級節點進行SaaS化部署CEMP碳效管理平臺，賦能二級節點及其企業節點實現碳效管理能力的快速部署，具備實時、自動化進行碳效管理能力。平臺能夠解決一是設備企業與業主單位碳排數據無法跨域流通；二是碳排測算數據不精確，監測分析有效性較低，可信性也無保障；三是企業能耗成本較高等問題。基于上述問題，受樓宇業主單位及設備企業委托，通過對電能集中供熱系統全環節碳排數據的可信采集及分析，打通各領域數據壁壘，實現自動化輸出碳排放量盤查報告及能耗報告，與燃煤/燃氣鍋爐碳排放量及能耗進行對比、分析。實現日常供熱系統碳排放的自動化、實時監測及定期碳盤查報告。
2.應用場景
場景：建筑碳效管理平臺
碳效管理平臺應用于內蒙古環投環保技術有限公司電能供熱設備項目，超10萬㎡綜合樓宇（商超+酒店+公寓）供暖系統使用“電能集中供熱系統”替代燃煤/燃氣鍋爐。

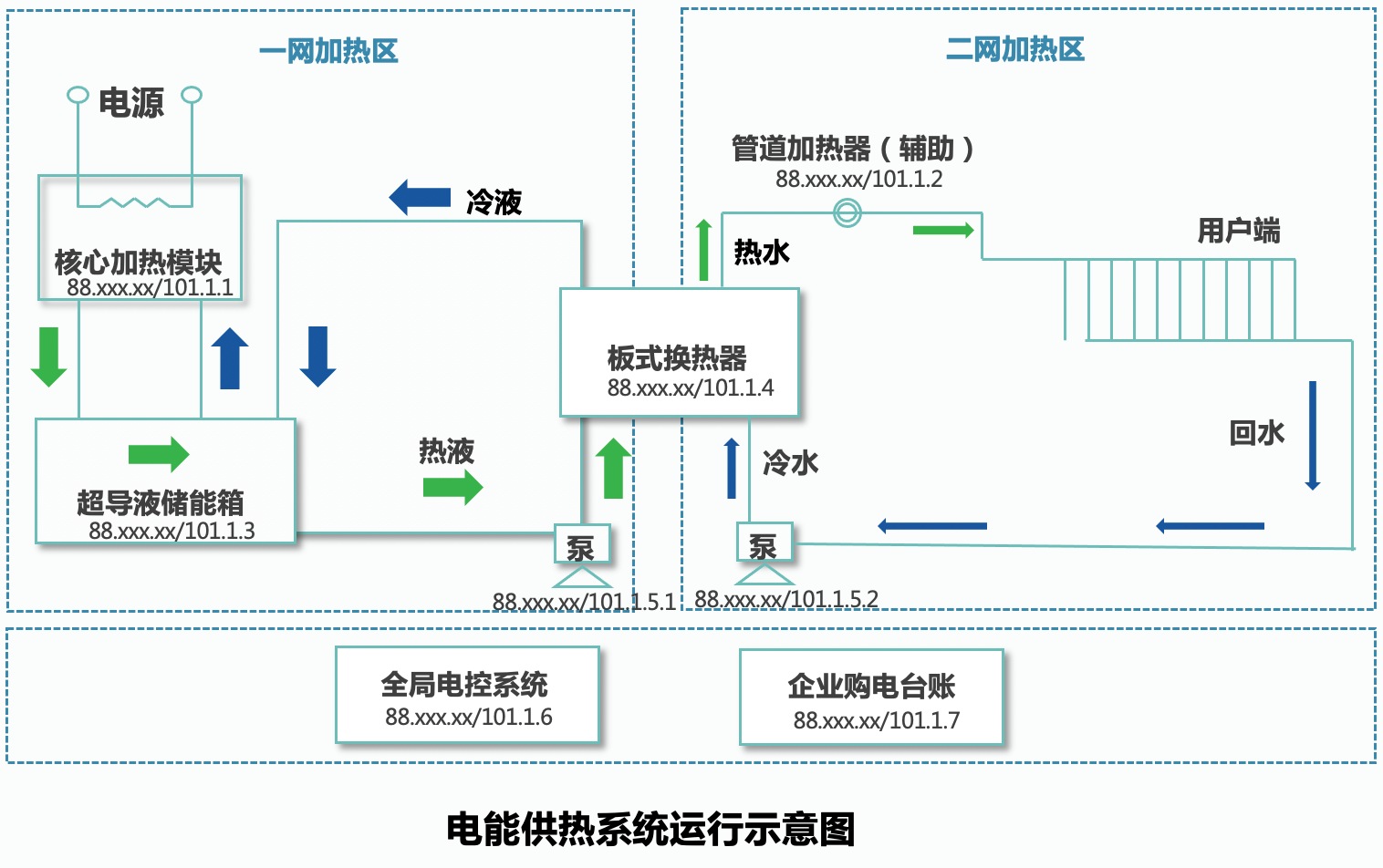

項目實施總體架構的第一步是核算邊界和排放源，經過供暖系統全環節巡視，確認碳排放核算邊界主要為核心加熱模塊、管道加熱模塊、超導液儲能箱、電泵室泵機、電控系統、板式換熱器等裝置的集合，不包括系統外圍輔助設施。排放源為購入使用電力產生的二氧化碳排放。
數據質量控制，對于購入使用電力產生的二氧化碳排放，用購入使用電量乘以電網排放因子得出，采用公式E電=AD電× EF電 計算。式中：E電：購入使用電力產生的排放量，單位為噸一氧化（(tCO2)；AD電：購入使用電量，單位為兆瓦（(MWh)；EF電：電網排放因子，單位為噸一氧化碳/兆瓦（(tCO2/MWh)。購入使用電力的活動數據按照優先獲取電表記錄讀書，其次獲取供應商提供的電費結算憑證上的數據，對照企業購電臺賬。
系統名稱 | 數據對接方式 | 標識 |
核心加熱機組 | IoT系統對接（電量計量模組） | 88.xxx.xx/101.1.1 |
管道加熱機組 | IoT系統對接（電量計量模組） | 88.xxx.xx/101.1.2 |
超導液儲能箱 | IoT系統對接（電量計量模組） | 88.xxx.xx/101.1.3 |
板式換熱器 | IoT系統對接（溫度計量模組） | 88.xxx.xx/101.1.4 |
電泵室 | API對接（恒溫PRC系統） | 88.xxx.xx/101.1.5 |
電控系統 | API對接（恒溫PRC系統） | 88.xxx.xx/101.1.6 |
購電臺賬 | 圖像識別 | 88.xxx.xx/101.1.7 |
來源：北京泰爾英福科技有限公司

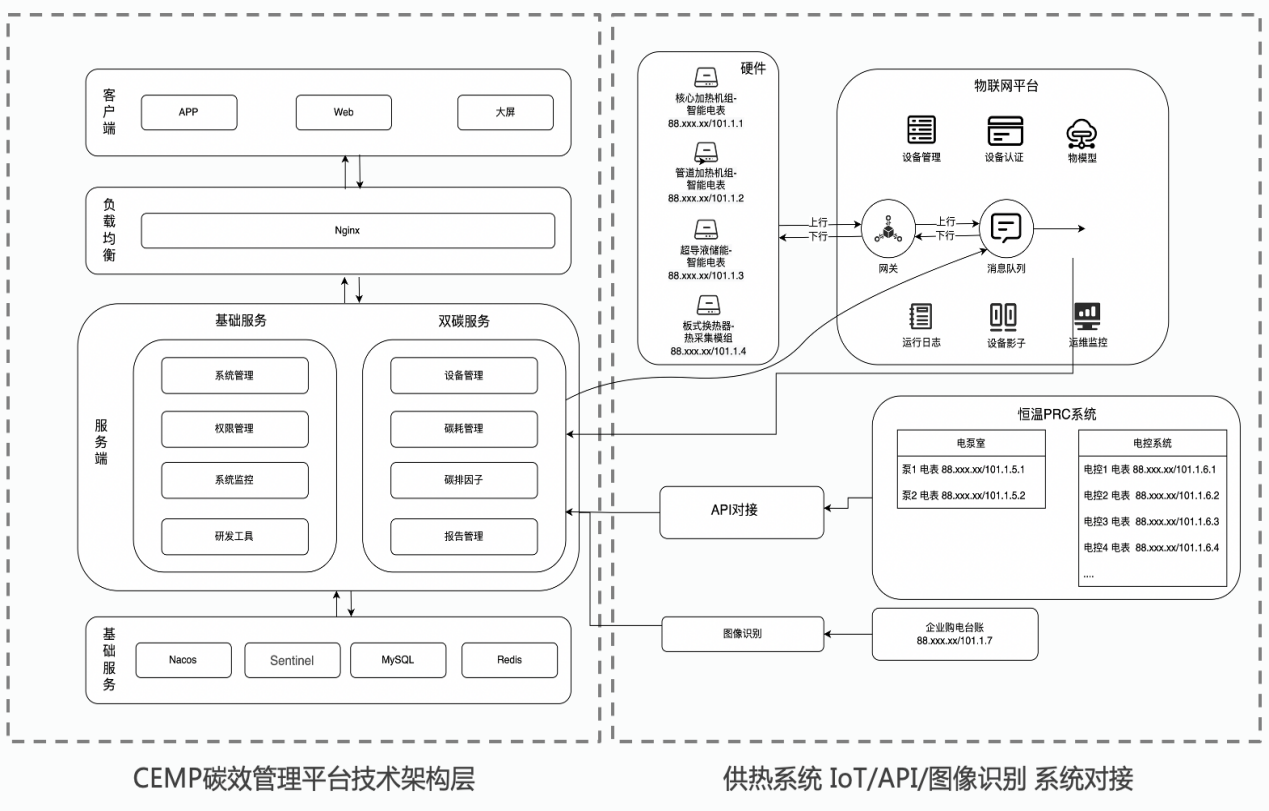

通過CEMP碳效管理平臺與電能供熱系統各環節數據采集設備對接，完成適配及平臺調試，實現標識解析二級節點部署及相關管理權限設定。
對接分布在核心/管道加熱機組、超導液儲能箱、板式換熱器、電泵室、電控系統五大系統，數據統一后實現以下4項碳排管理能力：支撐企業碳排數據實時預測、實現生產環節碳足跡分析及展示；分項監測企業能源消耗，及時發出能耗異常報警；按月/季/年維度生成企業碳盤查報告，并生成碳核查報表，支撐企業完成碳核查申報內容；基于碳盤查結果及能耗數據生成符合行標要求的碳效碼評級，支撐企業碳效碼認證。
由企業一線員工與碳效管理平臺大數據專家組成，制定覆蓋數據采集、傳輸、標識體系對接、存儲等策略及操作規范，確保數據異常及時報警和事后追溯的可靠性，并定期針對數據有效性進行抽樣。數據操作記錄保存5年以上。
實施過程的順序應進行逐層的分解，按工作結構初步分解的結果，根據系統總工期的要求和實際施工經驗，合理安排施工人力，做好整體計劃由總控計劃編制相應施工計劃。根據總控計劃制訂階段計劃和月計劃，由階段和月計劃制訂周計劃，層層落實總控計劃。

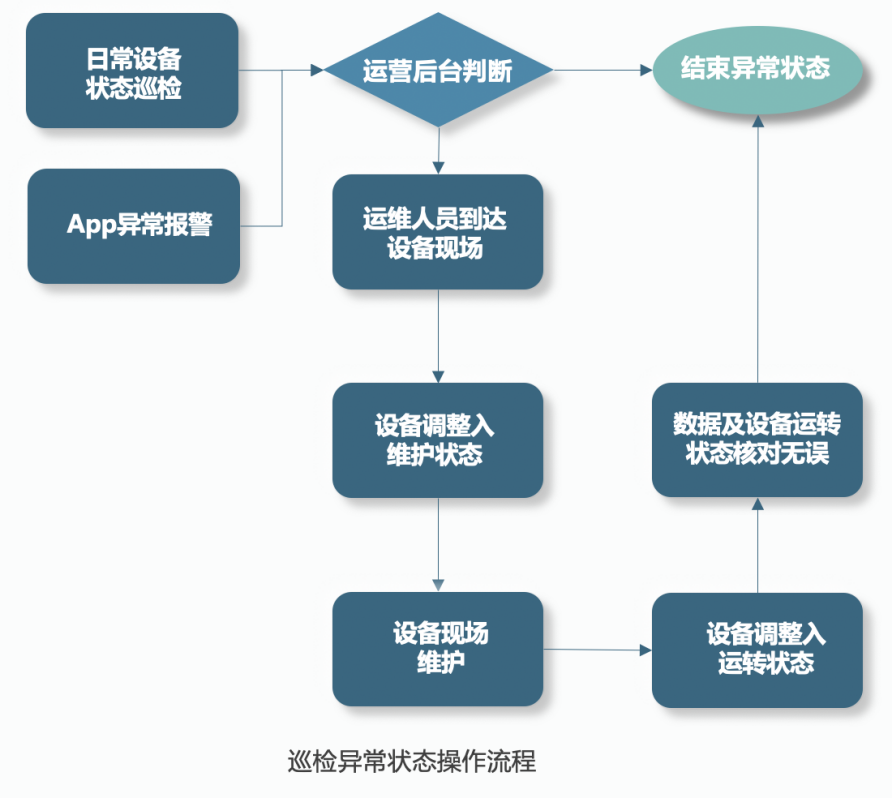

為了及時解決各類突發問題造成的設備告警，保證監測設備穩定運行，根據后臺信息實時查看設備狀況，實施單位進行定期或臨時的設備運維。依照設備檢定流程，實施單位定期對設備狀態進行巡檢，發現設備狀態異常后，按照如下流程處理：
3.案例總結
數據綜合利用及能耗管理上取得顯著成效。一是打破數據孤島，實現信息互通。基于工業互聯網標識解析體系和區塊鏈技術，實現設備企業與業主單位電表數據、購電臺賬等碳排及能耗數據跨域流通，打破數據煙囪，構建標的供熱系統完整統一的碳排/能耗數據監測分析界面。二是碳排測算更精確更可信，數據說服力更強。實現業主單位供熱系統完成技改前后能耗及碳排量測算，10萬㎡供暖面積相對燃煤鍋爐、燃氣鍋爐碳排放量分別減少9066tCO2、5177tCO2，為企業及業主單位決策提供直接有力依據。三是實現設備企業能耗測量。供暖電耗較住建部住宅點蓄熱功能暖標準50W/㎡降低50%以上。四是降低企業能耗成本。支撐設備企業實現單位面積供熱成本核算，明確該項目技改后燃煤、燃氣方式成本分別是技改前的71%、24.4%，支撐設備企業輸出技改效能及成本調查報告。
關鍵技術創新破除數據跨系統跨平臺共享障礙。一是通過標識解析體系和區塊鏈實現了建筑供熱領域設備企業與業主單位的數據流通，為雙方形成更為透明的碳排數據全景圖。二是通過跨系統的實時可信的數據采集，形成行業碳因子庫，實現供熱系統碳排及能耗預估，助力業主單位靈活設計用能購電計劃。三是依托CEMP碳效管理平臺靈活的權限管理及AI排障，實現設備企業向業主單位快速共享關鍵數據，協助業主單位可通過PC客戶端或移動App，便捷處置設備異常報警及故障定位。CEMP碳效管理平臺曾入圍首屆中國工業互聯網標識創新應用大賽70強，并榮獲首屆中國工業互聯網標識創新應用大賽區域決賽（北部賽區）三等獎。
